PCMC-168N/IO32
概要
PCMC-168N/IO32は、PCIバス対応のRealtime Express®通信制御基板です。
- 製品の特長
- 製品の仕様
タブ内容を展開する（公開サイトには表示されません）
タブ1（公開サイトには表示されません）
特長
- RTEX通信用廉価版ボードとして、I⁄Oモジュール専用コントローラとしてコストダウンに貢献できます。
- 最大32ブロックをPP制御とI/Oモジュールの制御に割り当てることができ、柔軟なシステム対応が可能です。

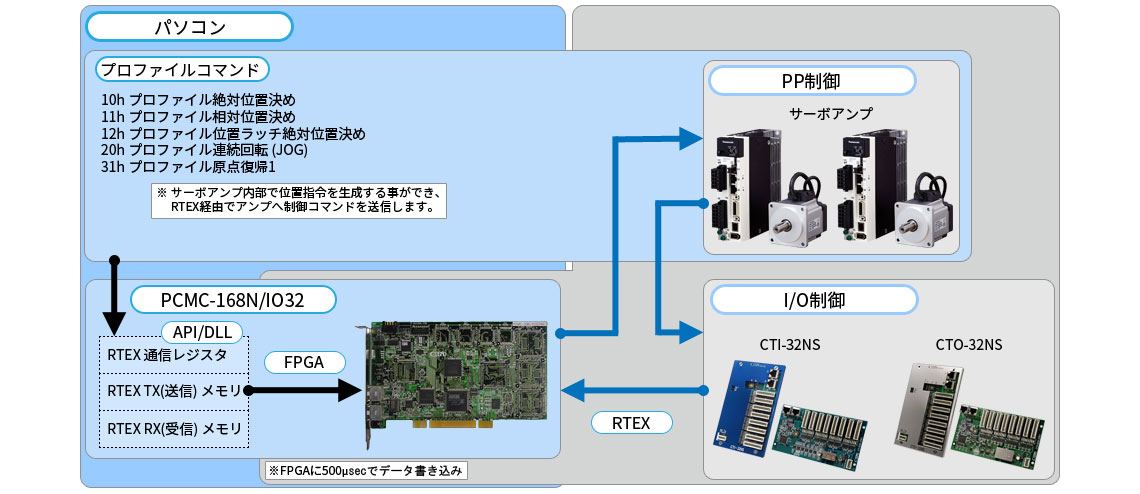

システム構成例：プロファイルポジション制御モード(PP制御)
- MINASの機能「プロファイルポジション位置制御」を使用し、モータ制御を最大32軸まで制御することが可能です。
- (参考資料：システム構成例 プロファイルポジション制御モード)
タブ1終わり（公開サイトには表示されません）
タブ2（公開サイトには表示されません）
製品仕様
| 主な機能 | 仕様 |
|---|---|
| 制御数 | 最大32ブロック |
| モータ・I/O制御 | プロファイルポジション制御 (PP制御 ⁄ MINAS専用機能) |
定格
| 項目 | 仕様 |
|---|---|
| 指令方式 | RealTime Express® (RTEX) |
| 通信速度 | 100Mbps |
| 通信周期 | 0.5msec |
| 物理層 | 100BASE-TX 全二重 (IEEE802.3U) RJ45コネクタ仕様 |
| 電源電圧 | DC+5V±5% |
| 消費電流 | 2.1A |
| 外形寸法 | 174.63(W)×106.68(D) (コネクタ，取付金具部含まず) |
動作環境
| 推奨OS | 推奨言語 |
|---|---|
| Windows 10以降 (32bit ⁄ 64bit) | Visual Studio |
対応モジュール
