CTDR-S5G
概要
駆動電流1.0A～2.8Aモータに対応した、フル/ハーフステップ駆動の小型5相ステッピングドライバです。
- 製品の特長
- 製品の仕様
タブ内容を展開する（公開サイトには表示されません）
タブ1（公開サイトには表示されません）
特長
- 駆動電流1.0A～2.8Aの間で使用できる小型ステッピングドライバです
- 自動カレントダウン機能(60%)により、モータの発熱を抑えます。
- 小型、軽量で振動を嫌う装置の機器組込みに最適です。
- 入力パルスは1パルス方式、2パルス方式の二通りから選択できます。
駆動電流の設定方法
ボード上のチェックポイント(+)，(-)に電圧計を接続し、RUNボリュームを回すことで、次式で決まる電圧に調整できます。
チェックポイント電圧(V)＝設定電流×1
※出荷時の設定は2.8A/相です。
- 電源を入れる前にRUNボリュームを左いっぱいに回して下さい。
- 周波数10pps以上のCW信号かCCW信号を入れて、RUNボリュームをゆっくり回し、計算した電圧値に調整します。
信号を入れた場合は、モーターは同時に回りますのでご注意下さい。 - 自動カレントダウン時の電流値は、設定駆動電流値の60％に固定されています。

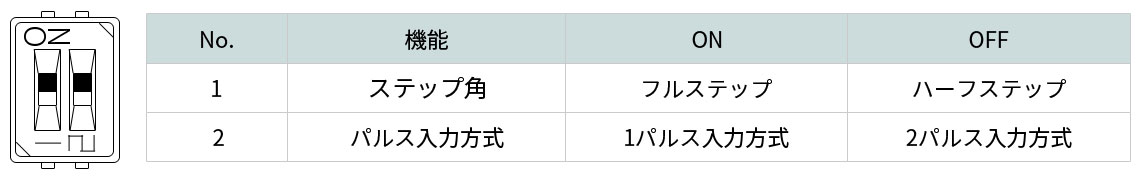

機能スイッチ一覧
入力パルスの選択とステップ角度の変更を行えます。
タブ1終わり（公開サイトには表示されません）
タブ2（公開サイトには表示されません）
製品仕様
| 機能 | 仕様 |
|---|---|
| 駆動方式 | フル / ハーフステップ駆動 |
| 入力電源 | DC24V±5％ Max.6A |
| 駆動電流 | 1.0A～2.8A / 相 |
| 最大応答周波数 | 70kpps |
| 入力信号 | フォトカプラ入力 ・High：3V～5V / Low：-3V～0.5V 内部抵抗 ・CW,CCW：220Ω / H.O：220Ω |
| 入力パルス方式 | 1パルス方式 / 2パルス方式 |
| 自動カレントダウン | 駆動電流値の約60%で固定 |
| 冷却方式 | 自然対流空冷方式 |
| 使用周囲温度 | 0℃～40℃ |
| 使用周囲湿度 | 0％～85％ |
| 外形・取付寸法 | 77(W)×45(D)×21(H)(mm) ※取付寸法は取扱説明書をご確認下さい。 |
| 質量 | 110g |

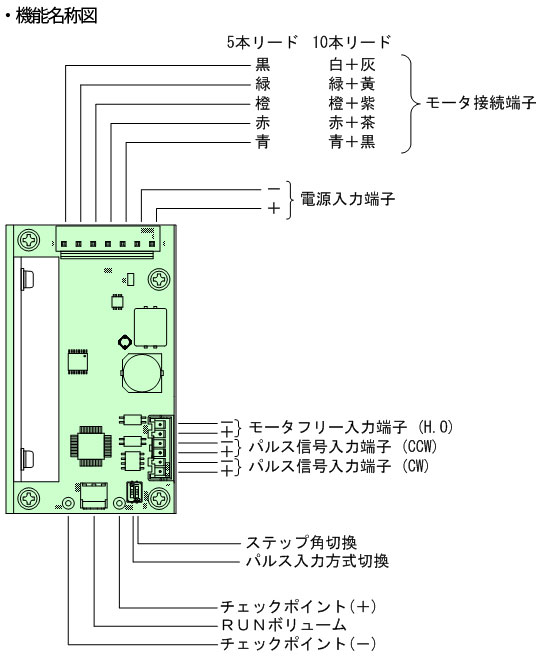

機能名称・結線例

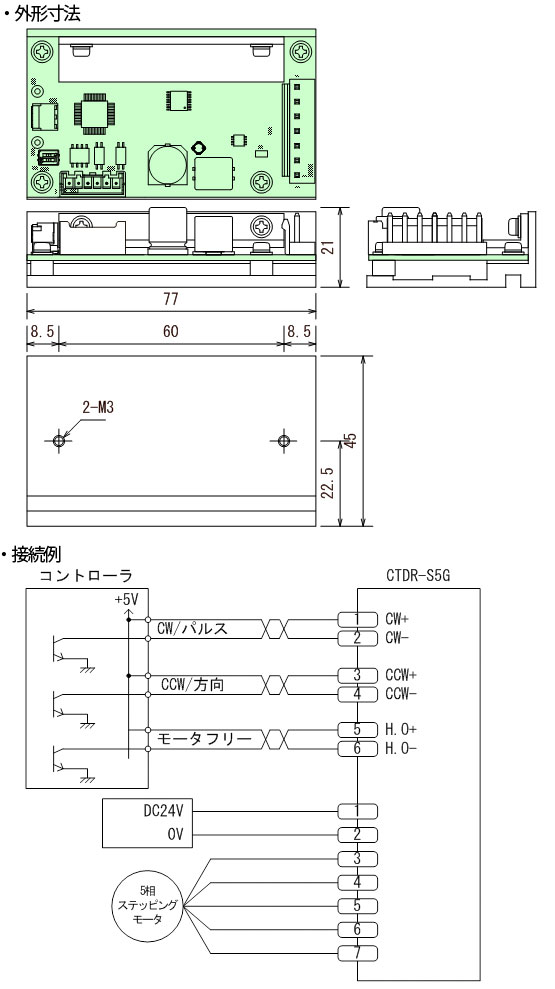

| 左図 機能名称 | 右図 取付・結線例 |
|---|---|
 |  |
上記以外の対応モータ
| 種類 | 対応モータ・配線色 |
|---|---|
| 当社取扱いステッピングモータ | 42mm角～60mm角 / 1.4A / 4種類 60mm角 / 2.8A / 1種類 |
| 上記以外のステッピングモータ | 5本リード線タイプ 3：青、4：赤、5：橙、6：緑、7：黒 10本リード線タイプ 3：青＋黒、4：赤＋茶、5：橙＋紫、6：緑＋黄、7：白＋灰 |
付属品
| 種類 | 概要 |
|---|---|
| ドライバハーネス用コネクタ | 電源コネクタ ⁄ コンタクト モータコネクタ ⁄ コンタクト I/Oコネクタ ⁄ コンタクト |
配線用ハーネスセット(別売オプション)
| 型番 | 概要 |
|---|---|
| H02-S5G | 信号線 1本(AWG22) 電源線＆モータ線 1本(AWG18) |
